近日，学校机械工程科研团队成员姜壹夫博士再次以第一作者/通讯作者身份，并以我校为第一单位，在腐蚀领域顶刊《Corrosion Science》发表重要研究成果。

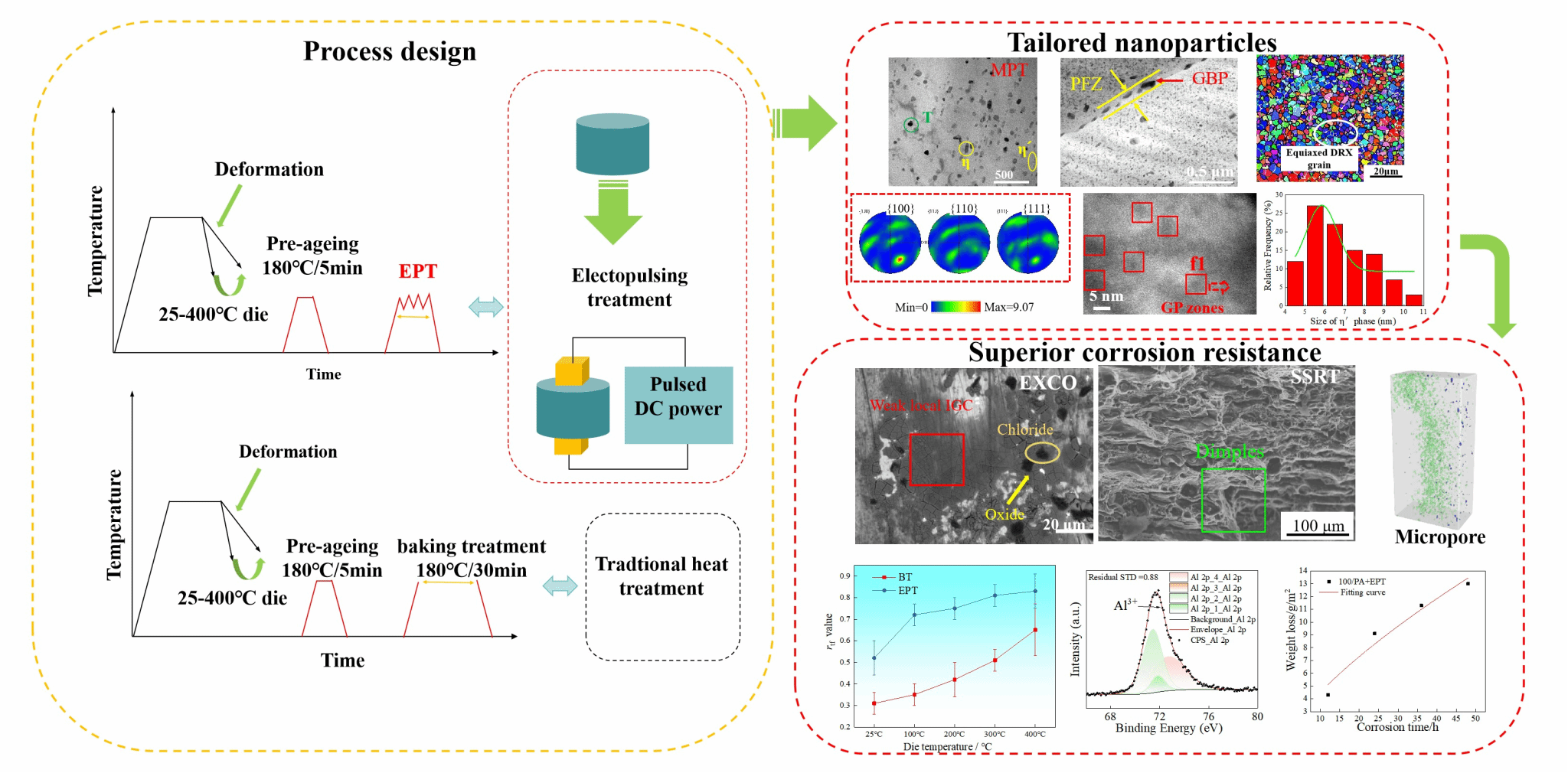

图形摘要

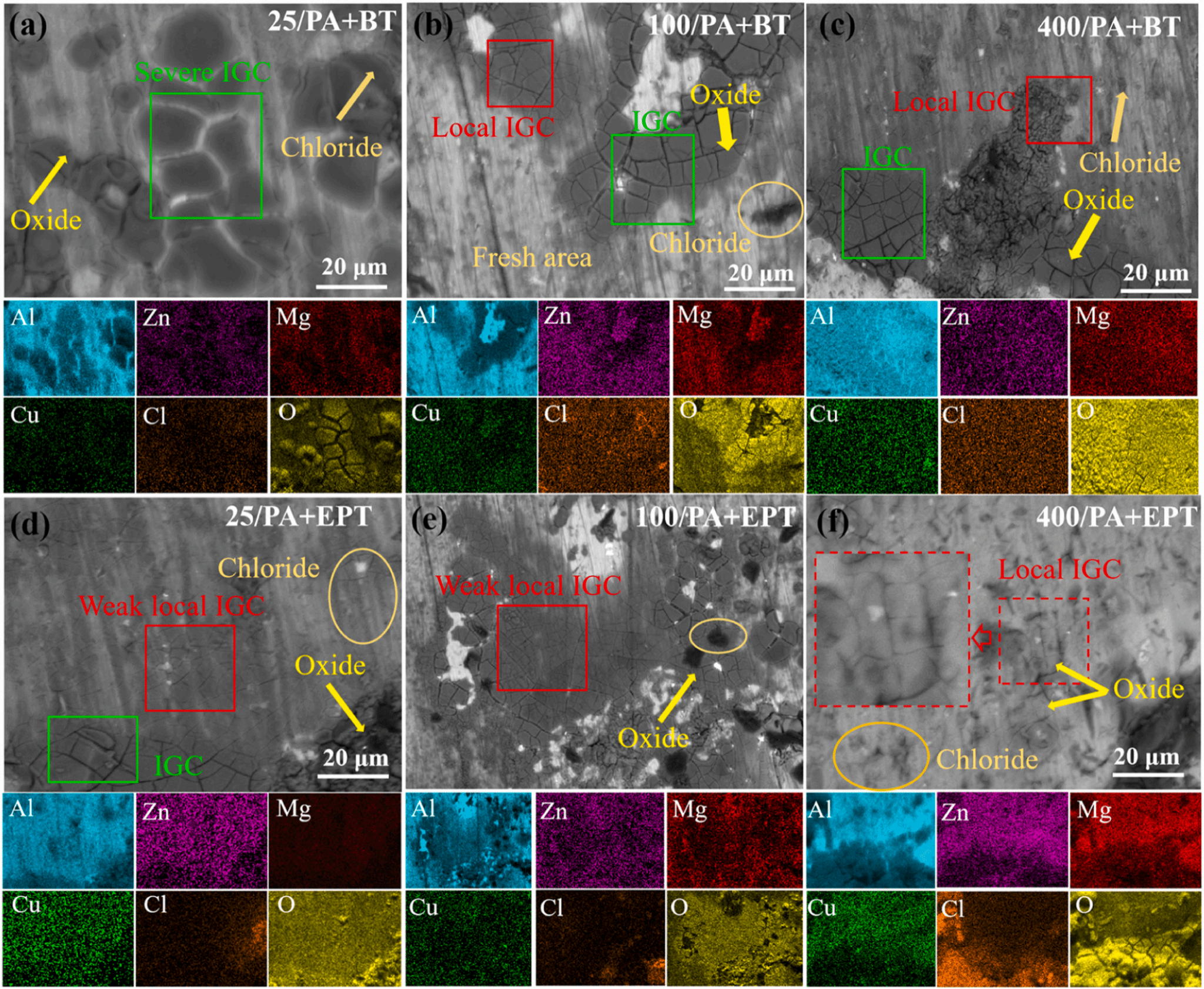

剥层腐蚀形貌分析

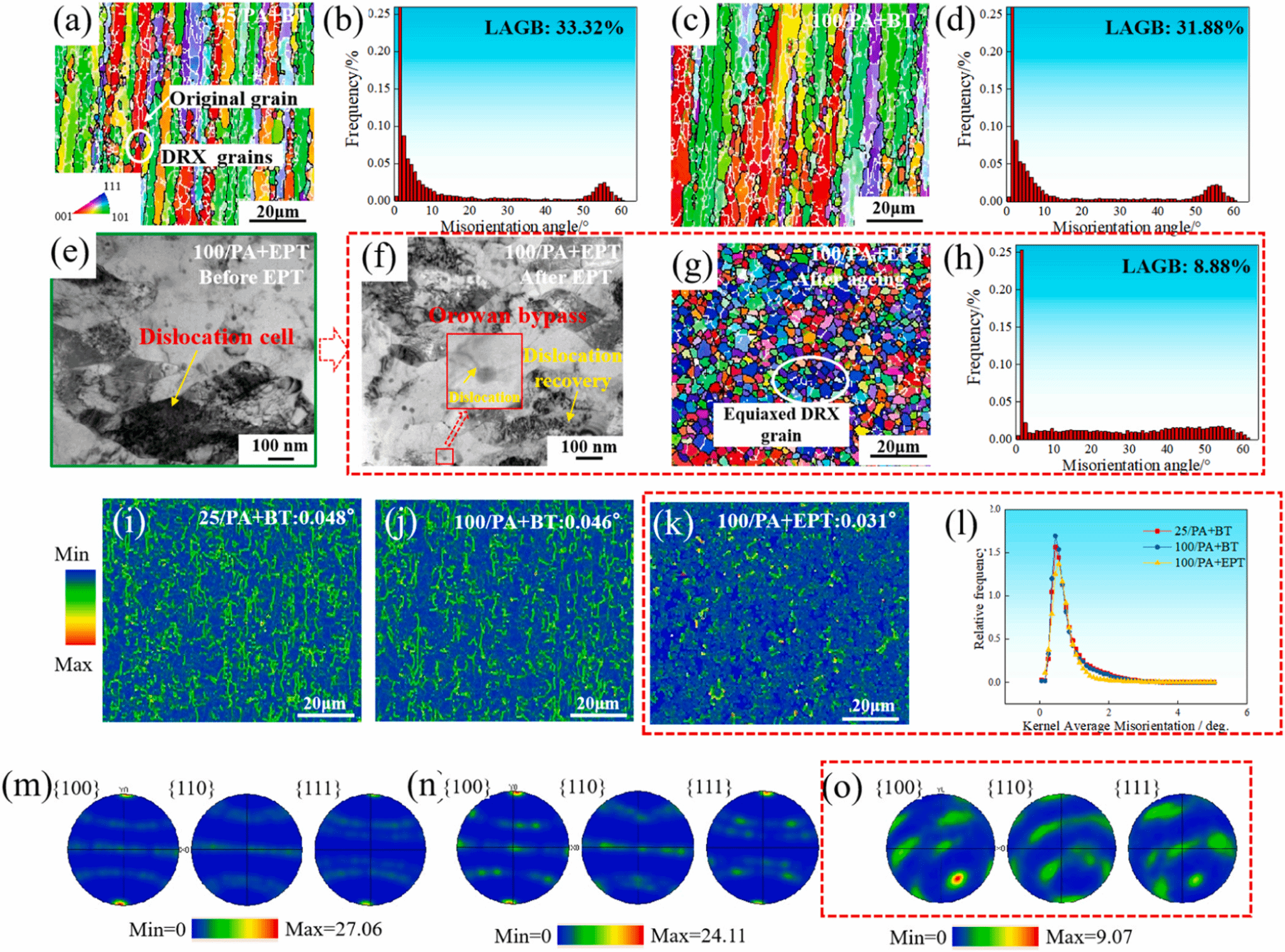

微观组织表征

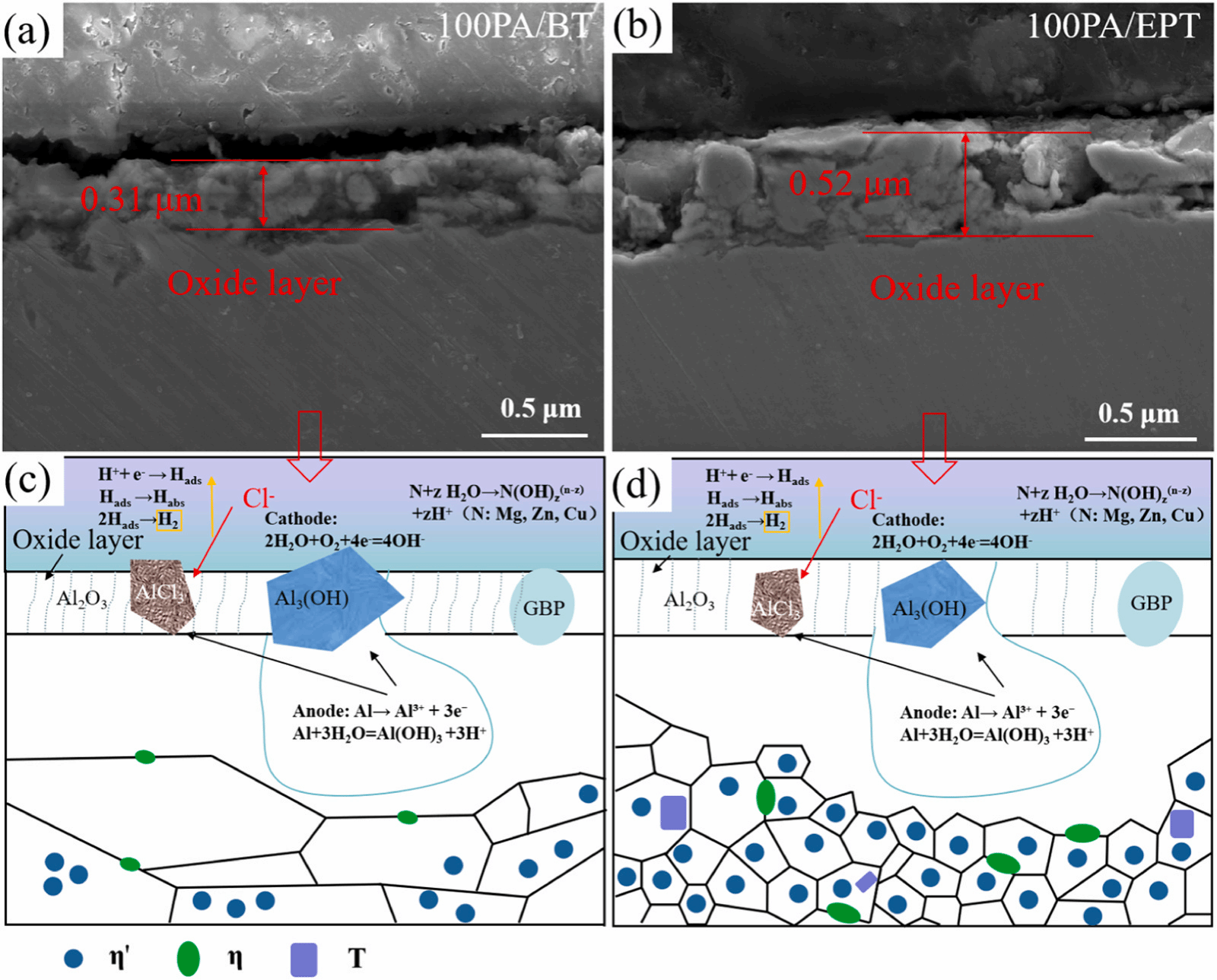

腐蚀机制分析

本研究采用100℃模具进行热压缩后，结合预时效与电脉冲处理（EPT），通过调控纳米颗粒结构实现了力学性能与耐腐蚀性能的协同提升。研究结果表明，EPT凭借其热效应与非热效应加速了沉淀析出过程。经EPT处理的试样表现出优异的耐腐蚀性，其厚氧化层、均匀分布的η′相以及高铜含量的大尺寸晶界沉淀相（GBP）有效抑制了阳极溶解，从而降低了腐蚀速率。与烘烤处理试样相比，腐蚀形貌由晶间腐蚀（IGC）/IGC+局部IGC转变为弱局部IGC。此外，提高模具温度与EPT的应用共同促进了应力腐蚀开裂（SCC）抗性的提升。EPT诱导形成的T相能够促使氢原子的重新分配，显著减少氢在其他有效陷阱的富集，从而增强SCC抗性。

作者简介：姜壹夫，工学博士，讲师。2021年10月毕业于东北大学，同年12月入职沈阳工程学院机械工程学院。特种铸造及有色合金杂志社委员，常州科技专家库专家。主要研究方向为：轻质合金的先进多场耦合制造技术，轻质合金微观组织与耐腐蚀性能调控等。主持中国博士后面上基金项目1项，辽宁省科技厅联合基金项目1项（博士启动项目），辽宁省教育厅青年项目1项，横向项目4项。在《Corrosion Science》，《Journal of the Alloys and Compounds》 和 《Materials Characterization》等国内外知名期刊发表SCI检索论文20余篇。授权实用新型专利2项，发明专利1项。
